硬碟救援1. 電路板
內含控制電路, 運算晶片組(CPU), 快取晶片組(Buffer), 等.

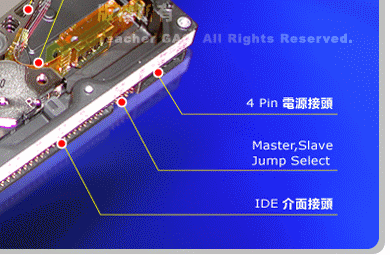

2. 傳輸組, 包含電源傳輸, 資料傳輸(IDE, SATA).
3. JUMPER組, 控制主硬碟(Master)或是副硬碟(Slave) |
|
|
| |
 |
|
 |
| |
| |

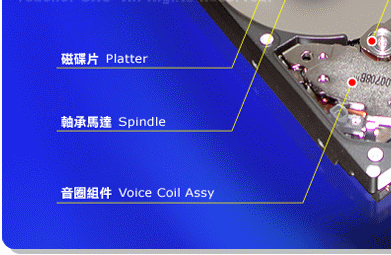

1. 資料救援, 碟片組, 碟片目前多以玻璃複合材料做成, 表面電鍍上磁導物質, 這項技術目前是各廠家機密, 多數廠家相互競爭
以更高密度, 更高穩定性, 更低成本為目標, 多以單片為主, 也有雙片, 三片的設計. 大小分為3.5吋,2.5吋, ,其他(1.8吋
或是更小) |
|
|
| |
| |
|
 |
| |
| |

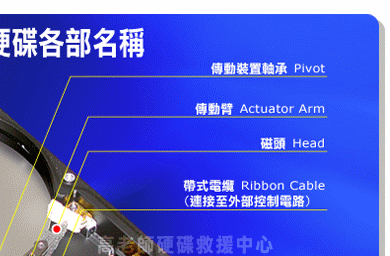

硬碟修復2. 磁頭組, 表面上看來像一個夾子, 夾在碟面上, 其實不然, 在運作時候是飄在磁片上的並無接觸到磁片, 磁頭是硬碟最易損壞
部份, 稍有碰撞或是有移動就很易造成損壞, 此外磁頭組在停止時會稍接觸碟片, 次數多了慢慢會有損耗. 部份硬碟廠特別設計
所謂休息區, 讓磁頭停止時不接觸碟片, 目前2.5吋硬碟多以此設計. |
|
|
| |
| |
|
 |
| |
| |
硬碟壞軌3. 馬達
4. 線圈組, 控制磁頭定位, 內有高密度磁鐵, 建議手錶類物品不要太靠近.
5. 其他, 內電路板, 防潮片, 基座組 |
|
|
|
